  • Führen wir den Erdbau mit aus, werden wir den Untergrund fachgerecht vorbereiten und alle notwendigen Medien sowie Leerrohre einbauen.
  • Wir arbeiten mit Hilfe von Lasertechnik, um die vorgegebenen Höhen und Einbautiefen einzuhalten.
Grobabsteckung Grobabsteckung

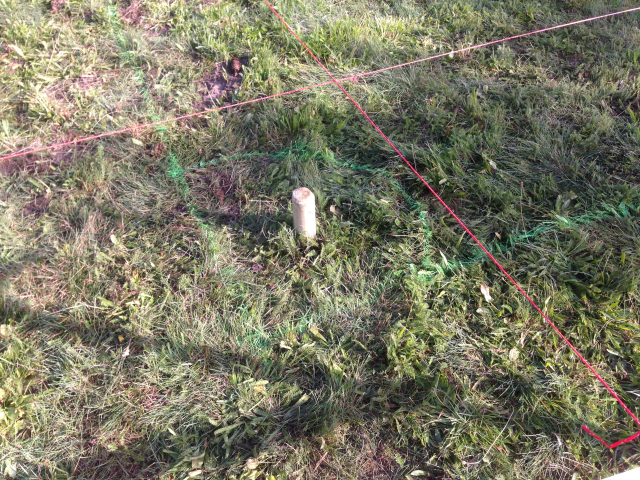

Vermessung (Grobabsteckung)

Damit die genaue Position der Bodenplatte fest steht, wird vom Vermesser eine Grobabsteckung mit Pflöcken ausgeführt.

Schnurgerüst Schnurgerüst

Vermessung (Feinabsteckung)

Beim Einschneiden des Schnurgerüstes werden die Achsen der Bodenplatte übertragen. Dies passiert mit Nägeln auf den durch uns errichteten Schnurgerüsten. In der Regel wird dies direkt nach der Grobabsteckung mitgemacht.

Oberboden abschieben Oberboden abschieben

Oberboden abschieben

Der Oberboden (meist Mutterboden) wird abgezogen bis tragfähiger Untergrund vorgefunden wird.

Frostschürze Frostschürze

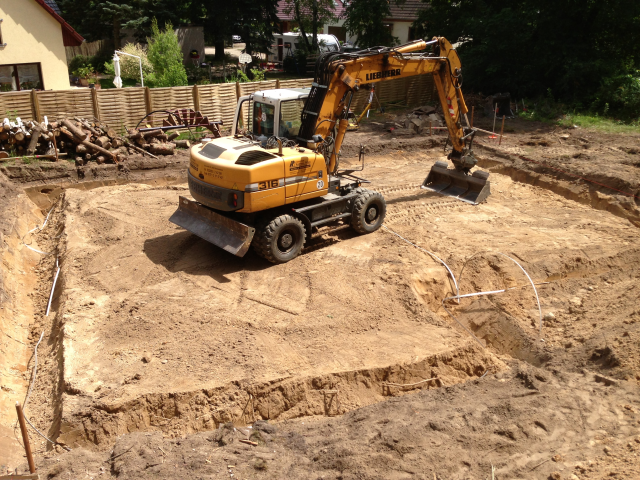

Frostschürze

Ausheben der bis 80cm unter Geländeoberkante reichenden Frostschürze. (nach DIN 1054)

Erdungsanlage Erdungsanlage

Erdungsanlage

Einbauen des Ringerders. Dieser besteht aus nicht rostendem Material (V4A) und wird erdfühlig verlegt. (nach DIN 18014)

Frostschutzmaterial Frostschutzmaterial

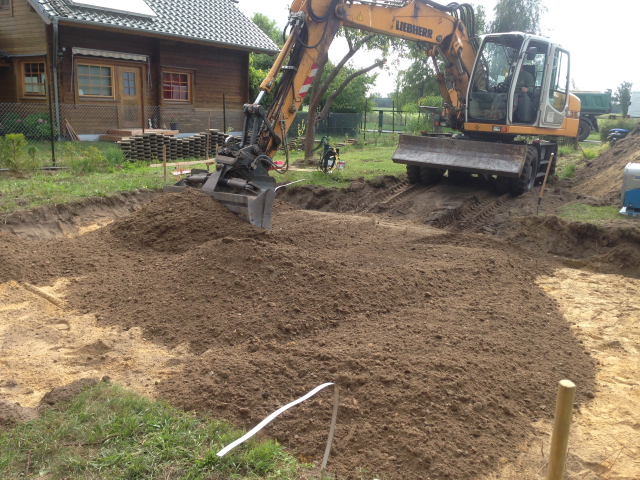

Frostschutzmaterial

Die Baugrube wird mit Kapillarbrechendem Material (Frostschutz) aufgefüllt. In der Regel ist dieses 0-32er Betonrecycling.

Boden verdichten Boden verdichten

Boden verdichten

Das Betonrecycling wird lagenweise, kreuzweise verdichtet. Dazu verwenden wir eine Rüttelplatte mit mind. 500KG oder eine Walze.

Abwasserleitungen Abwasserleitungen

Abwasserleitungen

Die Rohre für das Abwasser werden zuvor zusammengebaut und später in den Boden gebracht.

Abwasserleitungen Abwasserleitungen

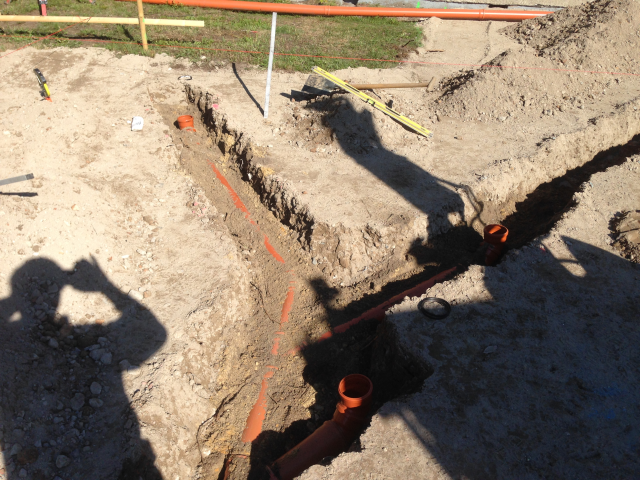

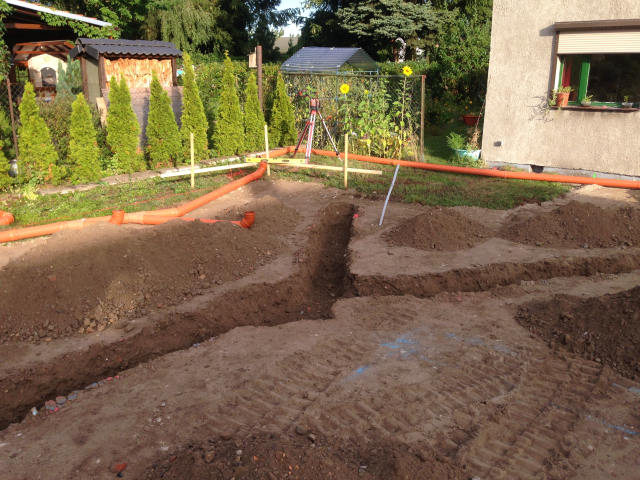

Gräben für die Rohre werden ausgebaggert.

Abwasserleitungen Abwasserleitungen

Die Rohre werden mit 1-2% Gefälle eingebaut und in Sand/Splitt gebettet. Dabei achten wir sehr genau auf die Maße, damit die Positionen exakt stimmen.

Medienrohre Medienrohre

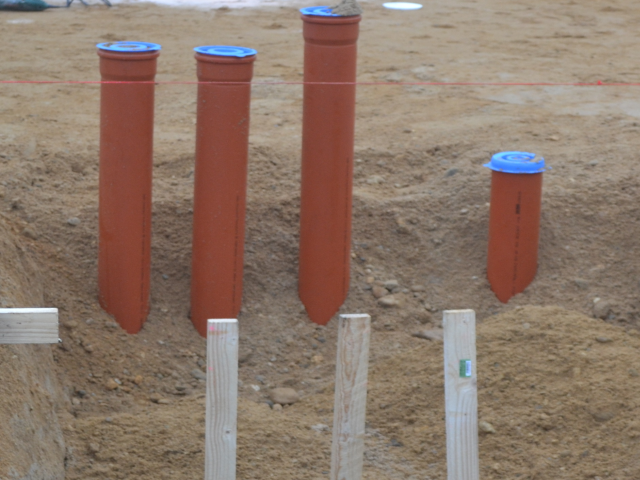

Medienrohre

Die Medienrohre für Strom, Wasser, Telekom oder Gas werden nach Plan eingebaut. Dabei verwenden wir 15° Bögen beim Wasser/Gas und 30° Bögen bei Elektro. Die Rohrenden vor der Bodenplatte werden mit Holzlatten markiert.

Dichtheitsprüfung Dichtheitsprüfung

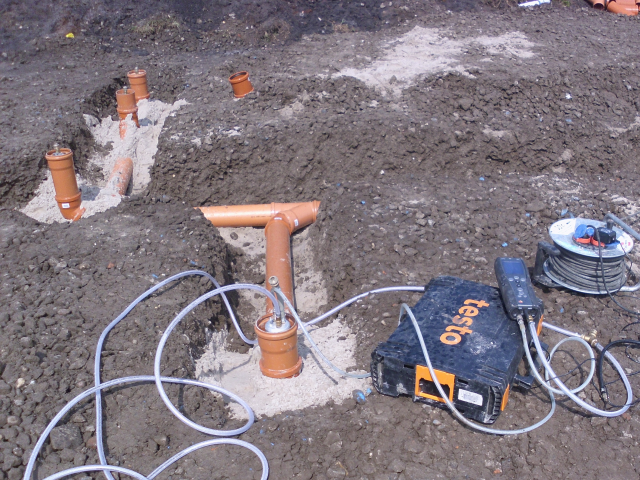

Dichtheitsprüfung

Nachdem alle Abwasserleitungen verlegt worden sind, wird eine Dichheitsprüfung gem. DIN EN 1610 durchgeführt. Es wird ein Protokollausdruck angefertigt.

Druckfestigkeit Druckfestigkeit

Druckfestigkeit

Die Tragfähigkeit des Schotterbetts wird mit einem leichten Fallgewicht geprüft und Dokumentiert.

2/5er Splitt liefern 2/5er Splitt liefern

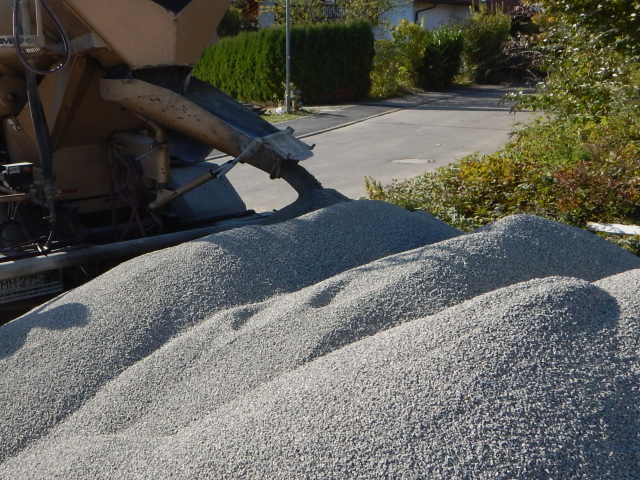

2/5er Splitt liefern

Für das spätere Feinplanum wird besonders feines Material benötigt. Hier wird 2/5er Splitt genutzt, welcher sich besonders gut abziehen lässt.
